Уже ни для кого не секрет, что мобильная связь ( GSM ) с каждым годом становится всё более распространённой. Операторы мобильной связи предлагают множество тарифов, которые позволяют оптимизировать затраты.
Используя мобильную связь можно телефонизировать объекты, в которые невозможно провести линию ГТС или это очень дорого (удалённые офисы, здания, производственные участки, гаражи, дома). В этом случае, шлюз GSM (также называемый GSM мост) с портом FXS (описание шлюза с портом FXO ниже) позволяет вместо мобильных трубок (которые нужно подзаряжать, передавать от одного сотрудника к другому и т.д.) использовать обычные стационарные телефонные аппараты, или подключить линию, эмулированную интерфейсом GSM шлюза к мини АТС, наряду с обычными городскими линиями. Таким образом в офисе можно организовать дешёвую междугороднюю связь (если сотовый оператор предлагает низкие тарифы для звонков в другой город, например, в пределах региона), либо появится удобная возможность пользоваться безлимитным тарифом нескольким сотрудникам компании. Также, подобрав соответствующий недорогой тариф (при необходимости с городским номером), можно выделить этот номер только для входящих вызовов, например, по рекламным объявлениям. В этом случае появляется дополнительный плюс: при переезде компании в другое помещение этот номер в любом случае остаётся за вашей фирмой, т.е. старые партнёры не потеряют с вами связь.
Применяя GSM шлюз можно повысить надёжность связи в местах, где связь не устойчива из-за большого расстояния (удалённые объекты, дачи, загородные дома) или из-за помех прохождению сигнала (подвальные и цокольные помещения). В этом случае к шлюзу GSM подключается внешняя выносная (возможно направленная) антенна, которая устанавливается т.о., чтобы обеспечивать максимальное качество связи шлюза GSM с базовой станцией оператора GSM. А для обеспечения локальной мобильности абонента вместо стационарного телефона к шлюзу GSM может быть подключен любой офисный радиотелефон.

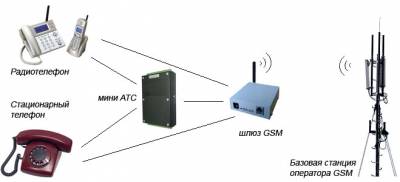

На рисунке представлена схема организации связи с использованием шлюза GSM:
Для некоторых людей (например пожилого возраста) подключение стационарного телефона через шлюз GSM, повысит комфорт в ипользовании сотовой связи, т.к. использование стандартных сотовых трубок для них может быть затруднено из-за миниатюрных размеров трубки и кнопок.
На данный момент предприятие производит две модели шлюзов DC-02 и RTS-10s. DC-02 устройство на базе модуля GSM SIM300D фирмы SIMCOM. RTS-10s изготавливается на базе стандартных сотовых телефонов.
Эксплуатация GSM шлюза
Шлюз GSM представляет небольшое устройство размерами 77*72*26мм (DC-02). На передней панели расположены разъёмы для подключения внешнего телефонного оборудования (стационарные телефоны, радиотелефоны, мини АТС), сетевого адаптера 220/12в, а также светодиод, информирующий о работе шлюза. Светодиод при опущенной трубке стационарного телефона мигает один раз в 2 сек. При поднятой трубке горит постоянно, при наборе цифр в импульсе - мигает в такт набора. При звонке - мигает в такт звонка. Телефонное оборудование должно использовать два центральных проводника на разъёме, через который подключается к шлюзу GSM. Набор номера на телефоне, подключенном к шлюзу GSM можно производить как в импульсном, так и в тональном режиме.
К разъёму на задней панели корпуса шлюза GSM подключается внешняя антенна. При большом удалении от соты может использоваться внешняя направленная антенна.
SIM карта устанавливается в соответсвующее гнездо на нижней крышке шлюза. Перед установкой SIM в шлюз необходимо отключить запрос PIN кода через меню телефона, поставив эту SIM в любой сотовый телефон. Перед установкой SIM в шлюз необходимо отключить питание.
После включения питания модулю GSM установленному в шлюзе необходимо время 30…40 сек для поиска оператора и регистрации в сети. В это время сервисы будут не доступны. Светодиод на передней панели будет коротко вспыхивать каждые две секунды. После регистрации в сети светодиод, наоборот, будет коротко выключаться каждые две секунды.
Набор номера на телефоне можно производить как в импульсном, так и в тональном режиме. После набора номера в импульсном режиме необходима пауза ~ 6 сек, прежде чем шлюз начнёт дозвон. В тональном режиме после набора номера можно нажать кнопку <#>. В этом случае шлюз начнёт дозвон без паузы.
Если во время набора номера на шлюз поступил входящий вызов, в трубке телефона прозвучит предупреждающий сигнал и шлюз автоматически произведёт соединение с абонентом, который пытается дозвониться на этот шлюз.
Характеристики шлюза GSM
Частота GSM 900/1800/1900 МГц
Чувствительность приёмника: -104 дБ
Напряжение питания 11...15в (вторичное), 220в (первичное)
Ток в линию при поднятой трубке 34ма
Напряжение на линии при опущенной трубке 48в
Амплитуда звонка без нагрузки 120...140в
Форма сигнала звонка - синусоидальная
Размеры: 77*72*26 (DC-02) или 180*120*36 (RTS-10s)
Диапазон рабочих температур: -25...+40
Комплект поставки GSM шлюза
Шлюз GSM может поставляться в виде отдельной платы, полуфабриката (для RTS10s) или в полном комплекте (DC-02, RTS-10s). В комплект полуфабриката входит корпус с установленной электронной платой интерфейса (RTS-10s) и инструкция по подключению к сотовому телефону. В этом случае необходимо предварительно согласовать с поставщиком модель сотового телефона к которому будет подключаться плата шлюза. В полный комплект входит шлюз, антенна GSM, сетевой адаптер, инструкция по эксплуатации. Также производится подключение к интерфейсу (для RTS-10s) сотового телефона поставленного заказчиком.
За время производства шлюзов были изучены и протестированы в комплекте с интерфейсом RTS-10s следующие модели сотовых телефонов:
Ericsson : T20, T28, T29, T230, 105, 628, 1018, A3618, R320, R520
Motorola : C113, C115, C117, C139, C155, C200, C320, C350, T190, T191, T192, 3788, 3688, microtac 650, profile 300, startac, airtouch
Siemens : A35, A50, A51, A52, A100, C25, C35, C45, C55, M35, ME45, S25, S55
Alcatel : One touch 320, one touch easy, BE5, BF3
Nokia : THP13, 1100, 3310, 5110, 6210, 8210, 8260
Philips : Savvy
Samsung : C501, R200
Benefon
Panasonic : GD-90
LG : 200, G5220, W3000
Скачать инструкцию по эксплуатации шлюза GSM DC-02 (FXS) Скачать инструкцию по эксплуатации шлюза GSM RTS-10s (FXS)
|
